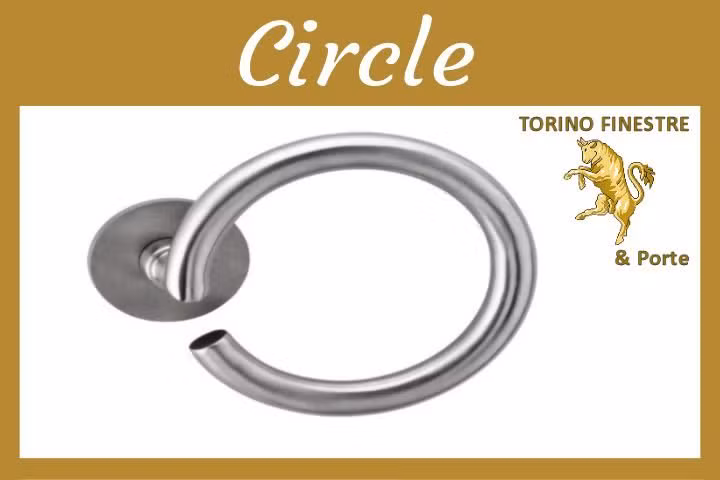

Le maniglie Frascio modello Circle non sono semplici accessori estetici, ma componenti meccanici di precisione progettati per resistere a sollecitazioni dinamiche costanti. L'ingegnerizzazione del modello Circle segue rigorosi standard qualitativi che partono dalla scelta della lega metallica di base (Zama ZL0410 o Ottone CW617N), garantendo un coefficiente di dilatazione termica minimo e un'altissima resistenza alla torsione. 🛠️
Il sistema di rotazione è imperniato su una boccola in materiale autolubrificante che riduce l'attrito radiale, eliminando cigolii e garantendo una fluidità di esercizio costante per tutta la vita utile del prodotto. Questo livello di dettaglio tecnico eleva il modello Circle a standard industriale per l'edilizia residenziale di alto profilo.
| Parametro Tecnico | Specifica e Valore Nominale | Riferimento Normativo / Standard |
|---|---|---|
| Composizione Molla | Acciaio Armonico pre-temprato C75 | DIN 17223 Classe C |
| Resistenza Ciclica | Testata per > 200.000 cicli (Grado 7) | UNI EN 1906 |
| Resistenza Corrosione | 96-168 ore in Nebbia Salina (Grado 3/4) | ISO 9227 (NSS) |
| Durezza Superficiale | Trattamento galvanico 15-20 micron | ASTM B117 |
| Quadro di Trasmissione | 8 mm in acciaio zincato con taglio di espansione | Standard Europeo |
La finitura delle maniglie Circle viene ottenuta tramite deposizione elettrolitica di metalli nobili. Nel caso della finitura Cromo Satinato, il processo prevede uno strato di nichelatura opaca seguito da una cromatura lucida finale, che funge da barriera contro l'ossidazione profonda. Per le finiture classiche (Bronzato/Ottonato), viene applicata una vernice protettiva trasparente bi-componente, essiccata in forno a 180°C, che conferisce una durezza superficiale eccellente contro l'usura da contatto manuale.
Per garantire il corretto funzionamento, è fondamentale che l'asse del foro quadro sia perfettamente perpendicolare alla superficie della porta. Un disallineamento superiore a 0,5° può causare un'usura precoce della molla di ritorno e della boccola di rotazione. 📐
Si raccomanda l'uso di viti passanti per il fissaggio delle sottorosette, specialmente su porte tamburate, per evitare lo scalzamento della maniglia dovuto all'effetto leva durante l'azionamento.
Il modello Circle presenta un offset di 58 mm dalla superficie della porta al punto esterno dell'impugnatura. Questo valore è calcolato per ottimizzare il braccio di leva riducendo lo sforzo richiesto alla serratura per lo scrocco.
Per ambienti costieri, consigliamo esclusivamente le finiture certificate con trattamento PVD (Physical Vapor Deposition) o cromature di Grado 4. Queste garantiscono una resistenza superiore alla corrosione causata dal cloruro di sodio atmosferico.
Il gioco radiale eccessivo deriva spesso da una vite di fissaggio (grano) allentata o da un perno quadro non correttamente espanso. Si consiglia di serrare il grano di fissaggio con una coppia di circa 3 Nm per garantire la solidità del corpo maniglia.
Il sistema Frascio è progettato per essere "Maintenance Free". Tuttavia, in contesti ad alto traffico, un'applicazione annuale di lubrificante secco al teflon (PTFE) può estendere ulteriormente la fluidità del meccanismo di ritorno.
Contatta il nostro ufficio tecnico per capitolati, schede CAD o quotazioni su grandi lotti.
